Критерии остойчивости морского судна: Кодекс ИМО, диаграмма GZ, поправка на свободные поверхности и критерий погоды
Полный практический разбор международных критериев остойчивости для торговых судов (IMO Intact Stability Code). Методы оценки начальной метацентрической высоты (GM), геометрические требования к кривой статической остойчивости (диаграмме Рида), расчет динамической остойчивости и проверка судна по жесткому критерию погоды.
На начальных стадиях создания проекта на основе модельных испытаний схожих типов корпусов применяются эмпирические формулы. Они связывают ожидаемую остойчивость с главными размерениями: длиной между перпендикулярами (Lbp), шириной (B), осадкой (d, правила считывания которой описаны в статье как снять осадку судна) и коэффициентом полноты (блок-коэффициент Cb). Так как проектирование судна — процесс итерационный, эмпирические оценки дают стартовую точку для дальнейшей оптимизации обводов.
После прорисовки теоретического чертежа метацентрическая высота рассчитывается строго по гидростатическим характеристикам посадки:
Для типовых судов расхождение между эмпирическими и точными расчетами не превышает 2–3%. В готовом судовом «Руководстве по остойчивости» (Stability Booklet) именно эти гидростатические таблицы служат базой для расчета посадки на каждый рейс.
Геометрия кривой статической остойчивости: критические точки
Критерии остойчивости неповрежденного судна оцениваются для наименее благоприятного расчетного состояния загрузки (обычно состояние прихода в порт с 10% запасов топлива и балласта).

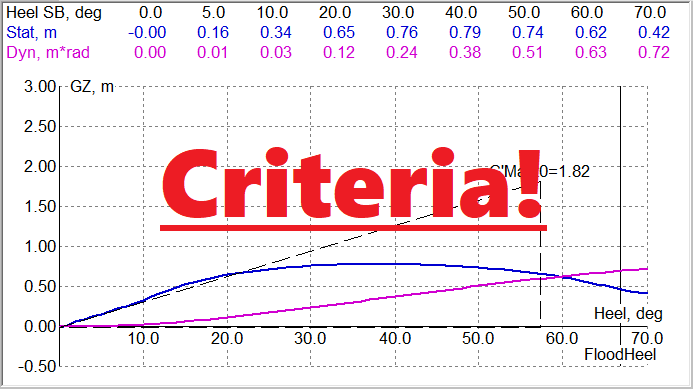

При анализе диаграммы Рида первостепенное значение имеют следующие параметры:
- Установившийся угол статического крена (θст): точка первого пересечения кривой восстанавливающих плеч GZ и кривой внешнего кренящего плеча. Показывает постоянный угол наклонения судна от бокового ветра, несимметричной бункеровки или смещения груза. Этот угол не должен приводить к входу в воду отверстий вентиляции или края главной палубы.
- Максимальное восстанавливающее плечо (GZmax) и угол его достижения (θmax): пик сопротивляемости опрокидыванию. Чем дальше вправо сдвинут максимум кривой, тем безопаснее судно ведет себя на крупном волнении.
- Диапазон положительной остойчивости (угол заката остойчивости θзак): угол, при котором плечо GZ снова обращается в ноль. После прохождения этой точки восстанавливающий момент исчезает, и судно неминуемо опрокидывается.
- Остаточный запас восстанавливающего плеча: разность высот между кривой GZ и кривой кренящего момента, гарантирующая, что у судна останется запас устойчивости для парирования динамических ударов волн.
Динамическая остойчивость: площадь под кривой как запас энергии
Как мы подробно выяснили в руководстве по динамической остойчивости морского судна, при внезапных динамических воздействиях решающим фактором является не сила, а работа.

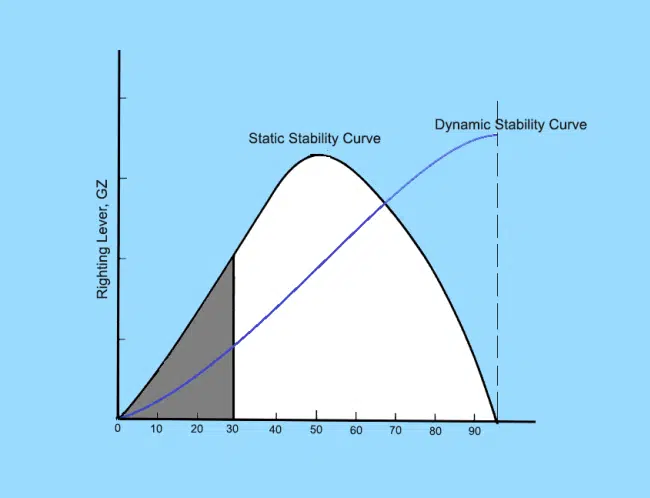

Площадь под кривой статической остойчивости измеряется в метро-радианах (м·рад). Физически она представляет собой запас кинетической энергии, которую корпус может поглотить до опрокидывания при воздействии:
- Резких порывов шквального ветра и бортовой качки;
- Смещения насыпного зерна по правилам International Grain Code;
- Скопления людей на одном борту на пассажирских судах;
- Рывка буксирного троса или натяжения грузовых стрел.
Разность площадей между восстанавливающим и кренящим моментами образует остаточную динамическую остойчивость, нормируемую администрациями флага и классификационными обществами (ABS, DNV, Lloyd’s Register).
Обязательные критерии ИМО для всех торговых судов (2008 IS Code)
В соответствии с Резолюцией ИМО MSC.267(85) «Международный кодекс остойчивости судов в неповрежденном состоянии 2008 года» (2008 IS Code), любое морское грузовое судно валовой вместимостью 500 и более должно строго удовлетворять следующим базовым нормативам:
| Параметр остойчивости | Нормативное требование IMO | Физический смысл критерия |
|---|---|---|
| Площадь под кривой GZ до 30° | Не менее 0.055 м·рад | Обеспечивает достаточный запас динамической энергии при умеренной бортовой качке. |
| Площадь под кривой GZ до 40° (или угла заливания θf) | Не менее 0.090 м·рад | Гарантирует защиту от опрокидывания при сильных штормовых амплитудах крена. |
| Площадь под кривой GZ в диапазоне от 30° до 40° | Не менее 0.030 м·рад | Исключает крутой спад кривой остойчивости за пределами начальных углов. |
| Плечо статической остойчивости GZ при 30° | Не менее 0.20 м | Определяет силовую способность судна сопротивляться кренящему моменту. |
| Положение максимума кривой GZmax | Желательно > 30°, но не менее 25° | Предотвращает раннюю потерю восстанавливающего момента. |
| Исправленная начальная метацентрическая высота GM0 | Не менее 0.15 м (для лесовозов ≥ 0.10 м) | Обеспечивает устойчивость прямого положения равновесия с учетом поправок на свободные поверхности. |
Во всех судовых расчетах значение метацентрической высоты обязано приниматься с учетом поправки на свободные поверхности жидкостей (FSE) во всех не запрессованных балластных, топливных и грузовых танках:
GMfluid = GMsolid − ΣδGM.
Использование «твердой» величины GMsolid категорически запрещено правилами ИМО и инспекциями Port State Control (PSC)!
Критерий погоды (Weather Criterion): расчет штормовой безопасности
Критерий погоды (K) — это ключевой динамический норматив Кодекса ИМО, моделирующий наихудший сценарий штормового плавания: судно испытывает постоянный ветер с одного борта, раскачивается на волнении на наветренный борт и в момент максимального отклонения получает внезапный динамический шквал ветра под противоположный борт.
Критерий погоды представляет собой отношение площади возможного динамического восстановления (площадь b) к площади динамического опрокидывания от шквала (площадь a):
Если K < 1.00, выход судна в море категорически запрещен, так как энергии восстанавливающего момента недостаточно для парирования динамического шквала!
Ограничение по углу заливания (θf / Downflooding Angle):
При интегрировании площадей расчет всегда обрезается углом заливания θf, если он меньше 40° или 50°. Угол заливания — это угол крена, при котором погружаются в воду незащищенные забортные отверстия (вентиляционные грибки трюмов, открытые световые люки, двери надстройки, иллюминаторы). Как только вода достигает отверстия заливания, судно переходит из категории неповрежденных в аварийное состояние, и диаграмма статической остойчивости обрывается.
Ознакомьтесь с подробной теорией в статьях Статическая остойчивость морского судна и проверьте свои навыки перед рейсом в нашем специализированном онлайн-тесте по остойчивости судна.
