Симулятор остойчивости судна онлайн: расчет сил, моментов и плеч

Q: Что такое начальная метацентрическая высота (GM) и как она вычисляется?

Начальная метацентрическая высота GM вычисляется по формуле GM = KM - KG. Она определяет способность судна сопротивляться малым углам крена и возвращаться в прямое положение при GM > 0.

Q: Как вычисляется плечо статической остойчивости GZ при умеренных углах крена?

Для прямобочного судна плечо рассчитывается по формуле: GZ = GM * sin(theta) + 0.5 * BM * tg^2(theta) * sin(theta). При малых углах крена формула упрощается до GZ = GM * sin(theta).

Q: В чем принципиальная разница между «валким» (Tender) и «жестким» (Stiff) судном?

Валкое судно имеет малое GM и длительный период качки (18-25 секунд), медленно возвращаясь из крена. Жесткое судно имеет избыточный GM и резкую порывистую качку (4-7 секунд), создающую опасные ускорения для крепления груза.

Q: Что такое угол заваливания (Angle of Loll) и почему судно нельзя спрямлять балластом с накрененного борта?

Угол заваливания возникает при отрицательном GM, когда прямое положение неустойчиво. Закачка балласта в танк со стороны крена приводит к мгновенному динамическому переваливанию судна на противоположный борт и опрокидыванию.

Q: Как свободные поверхности жидкостей в танках (FSE) ухудшают остойчивость?

Переливание жидкости в не запрессованных танках вызывает виртуальное повышение центра тяжести на поправку GG1, уменьшая действующую метацентрическую высоту GM_испр = GM - GG1.

⚓ NAVLIB • ТЕОРИЯ морского судна

Поперечная остойчивость судна

Интерактивный тренажер сил, моментов и плеч. Наклоняйте судно мышкой или пальцем и наблюдайте за динамикой восстановления!

🎯 Сценарии:

Высоты и центры (м) 📐

KG (Высота Ц.Тяжести): 7.2 м

Увеличение KG (груз на палубе) ухудшает остойчивость и снижает GM.

KM (Высота Метацентра): 8.7 м

KM = KB + BM. Зависит от формы корпуса, ширины и осадки.

KB (Высота Ц.Величины): 4.4 м

Центр тяжести погруженного объема в прямом положении.

Геометрия и нагрузка 🚢

Осадка (T): 8.0 м

Водоизмещение (Δ): 12 000 т

Масса судна. Определяет величину сил веса P и плавучести Δ.

Кренящий момент (ветер): 0 т·м

Боковой ветер или смещение груза, вызывающие крен.

Угол крена (θ) 🔄

Текущий крен (θ): 0.0°

💡 Можно менять ползунком ИЛИ зажать судно мышкой прямо на холсте!

Угол крена: 0.0°

Плечо GZ: 0.000 м

М_восс: 0 т·м

👋 Зажмите и потяните судно мышкой для крена

📈 Диаграмма статической остойчивости (Кривая GZ) Крен: от -60° до +60°

Расчетные параметры 📊

GM (Метацентр. высота)
1.50м
KM - KG (начальная)

GZ (Плечо остойчивости)
0.00м
при текущем крене

Восстанавливающий момент

0т·м

Мвосс = Δ · GZ

Период качки (T)

12.4с

T = 2cB / √GM

BM (Радиус М)

4.30м

KM - KB

Ширина судна (B)

20.0м

по ватерлинии

Слои и векторы 👁

Вектор веса (P = Δ) Вектор плавучести (Δ) Плечо остойчивости GZ Метацентр M и высота GM Клинья погружения/всплытия Дуга момента М_восс Точки K, B0, B', G, Z

• Центр тяжести (G) и KG

Точка приложения силы тяжести судна P. KG — возвышение ЦТ над основной плоскостью (килем K). Чем выше расположен груз на судне, тем больше KG и тем меньше GM.

• Центр величины (B и B')

Центр тяжести объема воды, вытесненной судном. При крене судна один борт погружается (вошедший клин), другой выходит из воды. В результате точка B смещается в сторону крена в положение B'.

• Метацентр (M) и GM

Точка пересечения линии действия силы плавучести с диаметральной плоскостью (ДП). GM = KM - KG называется начальной метацентрической высотой. При GM > 0 судно остойчиво; при GM < 0 — неустойчиво.

• Плечо остойчивости (GZ)

Кратчайшее горизонтальное расстояние между вертикальными линиями действия сил P и Δ. Образует восстанавливающий момент Мвосс = Δ · GZ, возвращающий судно в прямое положение.

• Валкое vs Жесткое судно

Валкое (малое GM): плавные медленные колебания с большим периодом T, комфортно, но опасно при шквалах.
Жесткое (большое GM): резкая, порывистая качка с опасными ускорениями для крепления груза.

• Угол заваливания (Angle of Loll)

Возникает при GM < 0. В прямом положении (θ = 0) судно неустойчиво и самостоятельно заваливается на один из бортов до угла θ_loll, где остойчивость формы восстанавливает равновесие.

Naval Architecture Hub STABILITY // TRANSVERSE-DYNAMICS

Калькулятор UKC Pro ↗ Squat & UKC Calculator ↗ GZ Curve & IMO Code ↗

Поперечная остойчивость судна: физика восстанавливающего момента, метацентрическая высота и динамика качки

Оценка способности судна противостоять кренящим воздействиям ветра, волнения и смещения груза — ключевая навигационная дисциплина судоводителя. Поперечная остойчивость судна базируется на взаимодействии двух противоположно направленных сил: силы тяжести (веса судна P), приложенной в центре тяжести G, и силы плавучести, приложенной в центре величины B. При наклонении судна геометрия подводного объема деформируется, заставляя точку B смещаться в сторону крена и формировать плечо статической остойчивости GZ.

Интерактивный симулятор NavLib Stability Master 2.0 объединяет формулы прямобочного судна (Wall-sided formula), дифференциальные уравнения бортовой качки с гидродинамическим демпфированием и графическое построение кривой GZ в режиме реального времени. Тренажер позволяет манипулировать корпусом напрямую с помощью мыши или сенсорного экрана, моделируя переходные состояния: от комфортной нормы до опасной валкости и аварийного угла заваливания (Angle of Loll).

Физика плеч и сил

GZ & Restoring Moment

Наглядное отслеживание пары сил веса и плавучести, горизонтального плеча GZ, точки Z и восстанавливающего момента M_восс = Водоизмещение * GZ.

Клинья объемов

Submerged & Emerged Wedges

Визуализация равнообъемных клиньев входа и выхода из воды, объясняющая траекторию миграции центра величины B в накрененное положение B'.

Динамическая качка

Real-Time Hydrodynamics

Симуляция затухающих колебаний корпуса, расчет периода собственной качки T_theta по формуле Крылова и оценка воздействия бокового шквала.

Часто задаваемые вопросы по теории остойчивости судна (Stability FAQ)

Что такое начальная метацентрическая высота (GM) и как она вычисляется?

Начальная метацентрическая высота GM — это расстояние между центром тяжести судна G и начальным поперечным метацентром M. Она рассчитывается по формуле: GM = KM - KG, где KM — высота метацентра над килем (KM = KB + BM), а KG — высота центра тяжести судна над основной плоскостью. При GM > 0 судно обладает положительной начальной остойчивостью и стремится вернуться в прямое положение при снятии кренящей нагрузки.

Как вычисляется плечо статической остойчивости GZ при умеренных углах крена?

Для судна с вертикальными бортами в диапазоне углов до погружения кромки палубы применяется формула прямобочного судна (Wall-sided formula):
GZ = GM * sin(theta) + 0.5 * BM * tg^2(theta) * sin(theta)
При малых углах крена (до 10-15 градусов) вторым слагаемым пренебрегают, получая классическую метацентрическую формулу: GZ = GM * sin(theta).

В чем принципиальная разница между «валким» (Tender) и «жестким» (Stiff) судном?

Характер качки определяется формулой периода: T = (2 * c * B) / корень(GM), где B — ширина судна, c приблизительно равно 0.38.
Валкое судно (малое GM, менее 0.20 м): обладает малым восстанавливающим моментом и большим периодом качки (18-25 секунд). Качка плавная, но судно долго задерживается в накрененном состоянии и уязвимо перед повторными шквалами.
Жесткое судно (избыточно большое GM, более 2.5-3.5 м): период качки очень короткий (4-7 секунд). Судно резко возвращается на ровный киль с огромными поперечными ускорениями, что вызывает срыв контейнеров, разрушение креплений груза и укачивание экипажа.

Что такое угол заваливания (Angle of Loll) и почему судно нельзя спрямлять балластом с накрененного борта?

Угол заваливания возникает при отрицательной метацентрической высоте (GM < 0), когда центр тяжести G поднимается выше метацентра M (например, из-за намокания лесного груза или свободных поверхностей в танках). Прямое положение становится неустойчивым, и судно самопроизвольно кренится на один из бортов до угла theta_loll, где остойчивость формы компенсирует дефицит GM:
tg(theta_loll) = корень( -2 * GM / BM ).
Смертельная ошибка: закачка балласта в танк со стороны крена приводит к резкому переваливанию судна через неустойчивое положение 0° на противоположный борт с динамическим ускорением и опрокидыванием (оверкилем).

Как свободные поверхности жидкостей в танках (FSE) ухудшают остойчивость?

При крене жидкость в частично заполненном танке переливается в сторону наклона, смещая суммарный центр тяжести судна в неблагоприятном направлении. Это вызывает виртуальное повышение центра тяжести на величину поправки GG1: GG1 = (плотность_жидкости * i) / Водоизмещение, где i — собственный момент инерции свободной поверхности танка. В результате исправленная метацентрическая высота уменьшается: GM_испр = GM - GG1.

Regulations: IMO 2008 IS Code, SOLAS II-1, STCW Table A-II/1

Theory: Wall-Sided Formula, Krylov Rolling Period, Angle of Loll

Interaction: Drag & Drop Heel, Real-Time Physics & GZ Plot

Симулятор остойчивости судна

Поперечная остойчивость судна

• Центр тяжести (G) и KG

• Центр величины (B и B')

• Метацентр (M) и GM

• Плечо остойчивости (GZ)

• Валкое vs Жесткое судно

• Угол заваливания (Angle of Loll)

Поперечная остойчивость судна: физика восстанавливающего момента, метацентрическая высота и динамика качки

Часто задаваемые вопросы по теории остойчивости судна (Stability FAQ)

Статическая остойчивость морского судна. Ship’s Intact Stability

Критерии остойчивости морского судна

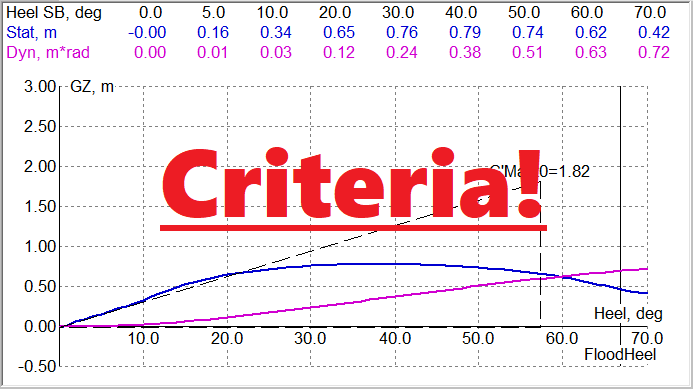

Диаграмма статической остойчивости
