Точки невозврата в навигационном планировании: Расчет и нанесение Abort Point и Point of No Return

При плавании в стесненных условиях, на подходах к портам, узкостям или каналам, навигационная безопасность судна напрямую зависит от своевременности принятия решений ходовым мостиком. В штурманской практике существует критический отрезок маршрута, где стандартное маневрирование становится невозможным из-за пространственных или гидрометеорологических ограничений.

Для четкого контроля ситуации на этих участках при разработке плана перехода (Passage Plan) в обязательном порядке рассчитываются и наносятся две фундаментальные навигационные отметки: Точка прерывания движения (Abort Point) и Точка невозврата (Point of No Return — PONR). Понимание их физического и математического смысла, а также умение правильно использовать их в качестве навигационных ориентиров — признак высокого профессионализма судоводителя.

1. Определение понятий: Abort Point vs. Point of No Return

Штурманский состав должен четко дифференцировать эти два термина, так как они описывают совершенно разные степени навигационного риска и маневренных возможностей судна.

• Точка прерывания движения (Abort Point): Это крайний (финальный) навигационный ориентир, до пересечения которого судно еще имеет достаточное водное пространство для выполнения безопасного разворота на обратный курс в случае возникновения аварийной ситуации или изменения планов порта. После прохождения этой точки акватории для штатного разворота без привлечения дополнительных сил уже не хватит.
• Точка невозврата (Point of No Return / PONR): Это географическая позиция на маршруте, после пересечения которой судно полностью и окончательно «связано» необходимостью следовать только вперед. Назад пути нет. Пересекая PONR, судно заходит в настолько узкую акваторию, что развернуться обратно невозможно физически даже с использованием всех имеющихся ресурсов (полный ход назад, подруливающие устройства, работа якорями, содействие буксиров).

Типовые сценарии формирования PONR:

1. Геометрический (Узкие каналы и фарватеры): Судно входит в узкость, ширина которой меньше тактического диаметра циркуляции судна с учетом ветро-волнового дрейфа и влияния мелководья.
2. Гидродинамический (Условия падающего прилива): Судно осуществляет транзит мелководного участка в строго определенное приливное окно. Точкой невозврата здесь становится позиция, после которой из-за падения уровня воды и критического уменьшения запаса глубин под килем (Under Keel Clearance — UKC) судно уже не сможет вернуться обратно без риска немедленной посадки на мель.

2. Математический расчет и методология определения Abort Point

Нанесение Abort Point «на глаз» категорически запрещено, так как это формирует ложное чувство безопасности у вахтенного помощника (OOW) и может привести к навигационной катастрофе. Расчет должен базироваться на реальных маневренных характеристиках судна в условиях мелководья (Shallow Water data).

Базовые параметры циркуляции:

Для расчета разворота на 180 градусов и возврата в безопасные воды штурману необходимы два гидродинамических параметра из судового буклета (Manoeuvring Booklet) или плаката маневренных характеристик (Wheelhouse Poster):

• Выдвиг (Advance / Head Reach): Расстояние, проходимое судном по направлению первоначального курса от момента перекладки руля до изменения курса на 90 градусов.
• Тактический диаметр циркуляции (Tactical Diameter / Side Reach): Расстояние по нормали от первоначальной траектории движения до теоретической траектории судна при изменении курса на 180 градусов.

Head Reach ~ Advance

Side Reach ~ Tactical Diameter

Алгоритм расчета безопасной дистанции:

1. Из маневренных таблиц для мелководья (Shallow Water) и текущего состояния загрузки (Loaded/Ballast) выбирается наибольшее значение между Выдвигом (Advance) и Тактическим диаметром (Tactical Diameter).
2. Данное значение удваивается (x2 times) для компенсации внешних возмущающих факторов (ветровое смещение, влияние течения, просадка судна на мелководье — squat).
3. К полученной дистанции прибавляется расстояние, которое судно пройдет за 5 минут на планируемой скорости подхода. Это временной буфер, необходимый судоводителю на оценку внезапно изменившейся ситуации (situational assessment) и принятие осознанного решения о начале маневра.

Практический пример вычисления:

• Исходные данные: Судно следует на подход к порту со скоростью V = 6 узлов. Максимальный тактический диаметр на мелководье составляет 0.4 NM.
• Шаг 1 (Дистанция за 5 минут): При скорости 6 узлов за 5 минут судно проходит: (60 nm / 60 мин) x 5 мин = 0,5 nm
• Шаг 2 (Общий расчет): Дистанция Abort Point = (2×0.4 nm) + 0.5 nm= 1.3 nm

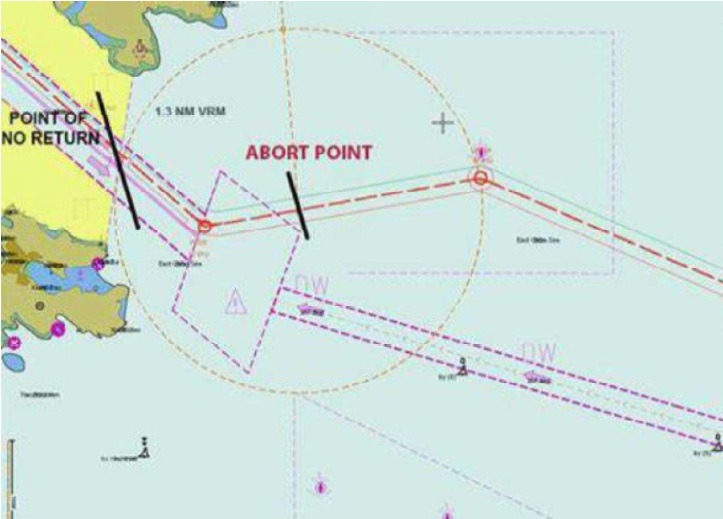

Вывод: Abort Point должен быть нанесен на карту на расстоянии 1.3 мили до начала входа в стесненные воды (или до первой навигационной опасности), гарантируя свободную зону радиусом 1.3 мили как по курсу, так и по бортам судна.

3. Практика графического нанесения и критические ошибки штурманов

Качество графического отображения точек на электронной карте (ЭКНИС) или бумажной карте напрямую влияет на скорость считывания информации в стрессовой ситуации.

Правильные и ошибочные методы отображения:

• Грубая ошибка: Нанесение сплошной линии («Abort Line») через весь фарватер. Если судно сместится с оси запланированного пути (Off-track), визуально штурману может показаться, что оно все еще находится «позади линии» и разворот безопасен. Однако сбоку от фарватера безопасной акватории в 1.3 мили может просто не оказаться.
• Корректный метод: Abort Point наносится именно как дискретная точка на линии пути, от которой отходят стрелки или короткий пунктир, указывающий направление критического створа, с обязательным круговым выделением безопасной зоны радиусом 1.3 мили вокруг нее.

Типичные ошибки при планировании:

• Слишком близко к опасности: Отметка наносится без учета удвоения радиуса циркуляции. В случае ЧП судно начнет разворот, но инерция (Head Reach) вынесет его прямо на бровку канала или мель.
• Слишком далеко от опасности: Если выставить точку необоснованно далеко, она теряет практический смысл для ВПКМ. Судно пересечет ее, но фактически будет иметь еще массу места для безопасного маневрирования, что размывает бдительность вахты.
• Связывание с районом приема лоцмана (PBG): Расчет Abort Point — это чистая математика и гидродинамика судна, она не зависит от того, где находится лоцманская станция (Pilot Boarding Ground).

Проблемная ситуация: Часто Abort Point геометрически оказывается до лоцманской станции. Судно вынуждено пересечь ее, чтобы принять лоцмана. Если в этот момент Порт-Контроль сообщает об отмене или задержке лоцмана, судно оказывается в ловушке.

Меры минимизации рисков в таком случае:

1. Ложиться в дрейф или осуществлять ожидание до прохождения Abort Point, запрашивая лоцманский катер выйти мористее.
2. Если движение необходимо продолжить, снизить скорость до минимально возможной (самый малый ход / Dead Slow Ahead), чтобы иметь возможность погасить инерцию работой машины на задний ход в минимальный промежуток времени.
3. Заблаговременно перевести подруливающее устройство (Bow Thruster) в режим немедленной готовности для содействия развороту.

4. Действия мостика после прохождения критических точек и Аварийное планирование (Contingency Plans)

Пересечение Abort Point и Point of No Return накладывает на ходовую вахту высочайшую ответственность. Бридж-тим обязан действовать с пониманием того, что в случае внезапного отказа техники стандартный план отменяется и в силу вступают аварийные алгоритмы.

Все возможные сценарии действий при возникновении нештатных ситуаций за пределами точек невозврата должны быть проработаны на этапе предварительного планирования рейса и нанесены на карту. Вахтенный помощник не должен тратить драгоценные секунды на поиск глубин и прокладку курсов в момент аварии.

Элементы обязательного аварийного планирования (Contingency Planning):

• Альтернативные маршруты и порты убежища (Alternative Routes / Ports of Refuge): Наличие заранее проложенных путей отхода на глубокую воду или в защищенные бухты.
• Аварийные места якорных стоянок (Contingency Anchorages / Waiting Areas): На карте должны быть четко выделены зоны, где судно может экстренно отдать якорь с учетом его осадки, радиуса обсервации и характера грунта.
• Готовность к техническим отказам: На мостике должны быть четко распределены обязанности и определены первоочередные действия на случай:
  • Внезапного отказа главного двигателя (Main Engine Failure);
  • Выхода из строя рулевого устройства (Steering Failure);
  • Обрыва буксирного конца или поломки буксира (Tug failure);
  • Пожара на борту (Fire).

Вывод для штурманского состава

Abort Point и Point of No Return — это не просто формальные надписи на навигационной карте для прохождения инспекций. Это динамические инструменты управления рисками. Окончательное решение всегда остается за профессиональным суждением навигатора, который должен сопоставлять расчетные точки с реальной плотностью трафика, погодными условиями и текущим поведением судна.
