Винт фиксированного шага (ВФШ) и винт регулируемого шага (ВРШ): устройство, гидродинамика и маневренные отличия
Сравнительный инженерный и навигационный анализ двух фундаментальных типов судовых гребных движителей: Fixed Pitch Propeller (FPP) и Controllable Pitch Propeller (CPP). Разбор конструкции, физики упора, боковой силы при реверсе, особенностей работы с судовыми дизелями и влияния типа винта на безопасность швартовных операций.
Несмотря на визуальное сходство лопастной геометрии, эти движители кардинально отличаются по кинематике, гидродинамическим характеристикам при реверсировании, нагрузкам на энергетическую установку и поведению судна при швартовке. Непонимание конструктивных различий между ними нередко приводит к аварийным ситуациям: от потери пускового воздуха на ВФШ до обрыва швартовных тросов из-за остаточного упора на ВРШ.
1. Винт фиксированного шага (ВФШ / FPP): надежность цельной конструкции

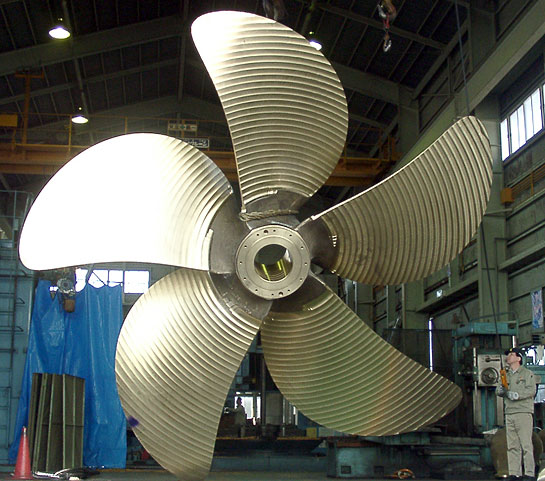

Винт фиксированного шага (FPP) представляет собой цельнолитую конструкцию, где лопасти и ступица составляют единое неделимое целое. Геометрический шаг лопасти ($H$) и шаговое отношение ($H/D$) задаются на этапе отливки и механической обработки на заводе и не могут быть изменены в процессе рейса.
Управление упором и скоростью судна с ВФШ осуществляется исключительно изменением частоты вращения гребного вала (RPM). Для изменения направления движения (с переднего хода на задний) требуется полная остановка главного двигателя и его последующий запуск в противоположном направлении вращения (на реверсивных малооборотных дизелях) либо переключение механического реверс-редуктора.
Конструктивные и эксплуатационные преимущества ВФШ:
- Максимальный гидродинамический КПД: монолитная ступица имеет минимальный диаметр (обычно 0.16–0.20 от диаметра винта), что оптимизирует обтекание потоком и дает прибавку в КПД на 2–4% по сравнению с ВРШ на расчетной скорости полного хода.
- Простота и конструктивная надежность: отсутствие внутренних подвижных узлов, тяг и гидравлических приводов сводит риск механической поломки внутри ступицы к нулю.
- Высокая прочность и стойкость: монолитное тело винта из никель-алюминиевой бронзы (Ni-Al Bronze) способно выдерживать тяжелые гидродинамические удары, кавитационные нагрузки и контакт со льдом (винты ледовых категорий Arc4–Arc7).
- Экономическая доступность: стоимость изготовления, монтажа и последующего междокового обслуживания ВФШ существенно ниже сложных поворотных механизмов.
Ограничения и недостатки ВФШ:
- Лимит пускового воздуха (Air Capacity): каждый реверс двигателя требует подачи сжатого воздуха из пусковых баллонов. Правила SOLAS и классификационных обществ требуют запас воздуха минимум на 12 последовательных пусков реверсивного двигателя. При частых маневрах на стесненной акватории воздух расходуется быстрее, чем компрессоры успевают восстановить давление.
- Инерционность маневра: процесс перевода с «Full Ahead» на «Full Astern» занимает ощутимое время — необходимо сбросить подачу топлива, дождаться падения оборотов вала, переставить распредвал на реверс и выполнить пуск воздухом на задний ход.
- Жесткая механическая связь вала и двигателя: запуск двигателя для проворачивания или проверки топливной аппаратуры невозможен без вращения винта за кормой, что накладывает жесткие ограничения в портах и у причала.
- Сложности работы с валогенератором: переменная частота вращения вала требует установки дорогостоящих тиристорных преобразователей частоты для поддержания стабильных 50/60 Гц в судовой электросети.
2. Винт регулируемого шага (ВРШ / CPP): управляемость и гибкость режимов

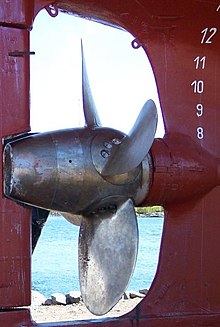

Винт регулируемого шага (CPP) устроен совершенно иначе. Его лопасти закреплены на поворотных пальцах (дисках) внутри пустотелой ступицы. Внутри ступицы смонтирован гидравлический сервомотор механизма изменения шага (МИШ). Через центральное сверление в полом гребном валу проложена шток-тяга, соединенная с маслораспределительной коробкой (OD Box / маслобуксой).
На судах с ВРШ главный двигатель, как правило, работает в режиме постоянной частоты вращения (Constant RPM), а величина и направление упора регулируются разворотом лопастей относительно продольной оси. На режиме «Стоп» двигатель и вал продолжают вращаться с номинальной частотой, но лопасти устанавливаются в положение так называемого «нулевого упора» (Zero Thrust). Для заднего хода угол атаки лопастей перекладывается на обратный без остановки двигателя.
Ключевые преимущества ВРШ:
- Неограниченное число реверсов: смена упора «Полный вперед — Полный назад» производится за 10–20 секунд простым перемещением рукоятки телеграфа без расхода пускового воздуха и тепловых ударов по гильзам цилиндров судового ДВС.
- Прецизионный контроль малых скоростей: шаг лопастей выставляется плавно (в процентах от 0 до 100%), что позволяет удерживать судно на скорости 0.5–1.0 узла при швартовке, тогда как на ВФШ скорость самого малого хода (Dead Slow Ahead) жестко ограничена минимально устойчивыми оборотами дизеля.
- Идеальная работа с валогенератором (PTO): стабильная частота вращения вала позволяет валогенератору вырабатывать электроэнергию для судовой сети и носового подруливающего устройства на всех режимах маневров.
- Ремонтопригодность лопастей: при повреждении одной лопасти (удар о бревно, причал или дно) нет необходимости менять дорогостоящий винт целиком — достаточно заменить только поврежденную лопасть на плаву или в доке.
Подводные камни и недостатки эксплуатации ВРШ:
- Опасность намотки концов при швартовке: поскольку винт непрерывно вращается даже при подаче команды «Стоп», попавший под корму капроновый или полипропиленовый швартов мгновенно наматывается на ступицу, повреждая дорогостоящее дейдвудное уплотнение Simplex (подробнее об организации работ см. в руководстве швартовные операции морских судов).
- Остаточный упор (Creep Thrust): из-за гидродинамической крутки лопасти нулевой шаг по одной кромке не гарантирует нулевой упор по всей площади пера. На положении рукоятки «Zero Pitch» судно все равно медленно «ползет» вперед или назад, что требует постоянной компенсации швартовами.
- Сложность гидравлики: высокое давление масла в ступице (до 60–100 бар), риск утечек через уплотнения лопастей в забортную воду и критическая зависимость от чистоты гидравлического масла.
- Повышенный диаметр ступицы: увеличенный узел ступицы (до 0.28–0.35 $D$) снижает полезный упор и провоцирует развитие тяжелой кавитации корневых сечений лопастей при нерасчетных углах атаки.
На одновинтовом судне с ВФШ правого вращения при реверсе на задний ход вал начинает вращаться влево, а боковая сила винта (эффект колеса / Paddle Wheel effect) интенсивно забрасывает корму влево (нос уходит вправо).
На судне с ВРШ правого вращения при реверсе шага направление вращения вала НЕ МЕНЯЕТСЯ (вал продолжает вращаться вправо!). Из-за перекладки профиля лопастей гидродинамическая сила реакции потока направлена в противоположную сторону: при отработке назад корма судна с ВРШ правого вращения забрасывается ВПРАВО (нос уходит влево)! Игнорирование этого отличия — классическая ошибка при переходе с судна с ВФШ на судно с ВРШ.
3. Сравнительный анализ характеристик ВФШ и ВРШ
Выбор движительного комплекса определяется эксплуатационным назначением судна, требованиями к маневренности и условиями района плавания:
| Параметр / Критерий | Винт фиксированного шага (ВФШ / FPP) | Винт регулируемого шага (ВРШ / CPP) |
|---|---|---|
| Способ изменения скорости | Только изменением частоты вращения (RPM) | Изменением шага лопастей ($H$) при постоянных RPM |
| Реверсирование упора | Остановка двигателя, пуск воздухом в обратную сторону | Поворот лопастей сервомотором за 10–20 сек |
| КПД на ходовом режиме | Максимальный (меньший диаметр ступицы) | Ниже на 2–4% из-за габаритов ступицы |
| Поведение на режиме «Стоп» | Винт неподвижен, вращения нет | Вал вращается; сохраняется остаточный упор |
| Боковая сила на заднем ходе (винт правый) | Забрасывает корму влево (нос вправо) | Забрасывает корму вправо (нос влево) |
| Швартовные операции | Требует осторожности из-за лимита пускового воздуха | Идеальный контроль хода, но риск намотки концов |
| Использование валогенератора | Затруднено на маневрах, требует частотного привода | Идеально (постоянная частота вращения вала) |
| Типичные типы судов | Крупные танкеры (VLCC/Suezmax), балкеры, контейнеровозы | Буксиры, паромы, суда снабжения (OSV), Ro-Ro, фидеры |
4. Где какой винт применяется на практике?
На крупнотоннажных океанских балкерах, рудовозах и танкерах дедвейтом свыше 50 000–100 000 тонн, совершающих длительные переходы между континентами, доминирует ВФШ. На длинном переходе экономия даже 2–3% топлива за счет цельной ступицы дает колоссальный финансовый эффект, а швартовка на терминалах в 99% случаев выполняется с помощью буксиров.
Напротив, суда прибрежного плавания, буксиры-кантовщики, паромы, кабелеукладчики, суда офшорного флота с динамическим позиционированием (DP) и фидерные контейнеровозы практически поголовно оснащаются ВРШ. Для них критически важны мгновенная реакция на ручку телеграфа, возможность удерживать нулевую скорость без остановки двигателя, питание носовых и кормовых подруливающих устройств от мощного валогенератора и независимость от ограниченного запаса пускового воздуха.
Подробнее о влиянии движительного комплекса на маневренность судна и точку вращения читайте в статье Pivot Point судна, практическом курсе Управление судами при маневрировании и классическом учебнике Маневрирование судов (В.А. Корнараки).
