Корректура современных навигационных карт — Полное руководство в 2026 году: Эпоха ECDIS, ГУНиО и стандартов SIRE 2.0

Корректура навигационных карт — это не просто рутинная обязанность второго помощника, это непрерывный процесс обеспечения правовой и физической безопасности судна. В 2026 году, когда большинство флота перешло на Paperless Navigation (безбумажную навигацию), фокус сместился с умения владеть чертежным пером на навыки управления базами данных и понимание алгоритмов отображения ENC (Electronic Navigational Charts).

1. Юридический фундамент: Почему это важно?

Согласно конвенции SOLAS-74 (Глава V, Правила 19 и 27), судно обязано иметь на борту актуальные карты и пособия для планируемого рейса.

• Ответственность: Юридически за безопасность навигации отвечает Капитан (Master). Техническое выполнение корректуры возлагается на Второго помощника (Navigation Officer).

• Последствия: Несвоевременная корректура — это автоматическое замечание категории Code 17 или 30 при проверке PSC (Port State Control), что может привести к задержанию судна.

2. Современный ECDIS: Больше, чем просто экран

В 2026 году стандарт S-100 (следующее поколение гидрографических данных) начинает активно внедряться. Штурман должен понимать, что «обновить карту» в ECDIS — это многоступенчатый процесс.

Корректура современных навигационных карт

Типы обновлений:

1. New Edition (Новое издание): Полная замена ячейки карты. Требует получения нового разрешения (Permit).

2. Revision (Ревизия): Крупное обновление данных внутри существующей ячейки.

3. Update (Корректура): Еженедельные мелкие правки, аналогичные тем, что раньше наносились тушью.

Режим «Standard Display» vs «All Display»:

Огромный риск — это неправильная настройка слоев. Инспекторы проверяют, чтобы критическая корректура (например, новые подводные препятствия) была видна штурману. Если объект нанесен как «Isolated Danger», а в настройках ECDIS выключен соответствующий слой, вы совершаете навигационное преступление.

3. Журнал NP133C: Цифровой след штурмана

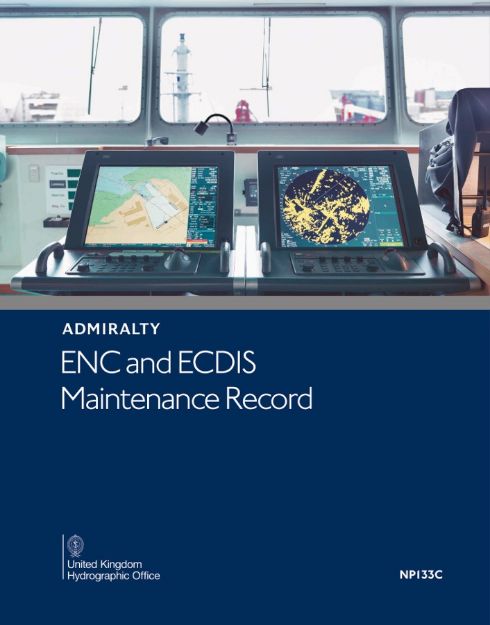

Журнал NP133C (Admiralty Chart Correction Log) в 2026 году часто ведется в электронном виде, но его бумажный аналог по-прежнему является золотым стандартом для аудиторов SIRE 2.0.

Подводные камни при ведении лога:

• Непрерывность цепочки: Если судно получило корректуру за неделю 10, а потом сразу за неделю 12, инспектор спросит: «Где неделя 11?». Даже если правок по вашим картам не было, запись о проверке недели 11 должна присутствовать.

• Cumulative List: Дважды в год Admiralty выпускает Cumulative List of Notice to Mariners. Вы обязаны сверить ваш список карт с этим перечнем, чтобы убедиться, что ни одно обновление не было пропущено из-за программного сбоя.

• Отмена извещений: Когда временное извещение (T) отменяется новым выпуском NM, оно должно быть немедленно удалено из лога и системы. Наличие «просроченных» временных правок на карте — признак халатности.

4. Специфика ГУНиО: Между WGS-84 и Пулково-42

Российские карты ГУНиО (Главное управление навигации и океанографии) имеют свои уникальные особенности, которые часто ставят в тупик иностранных штурманов.

Корректура российских карт

Проблема датумов (Reference Datums)

Большинство карт ГУНиО исторически используют эллипсоид Красовского (система координат Пулково-1942).

• В чем опасность: Ваши GPS-координаты приходят в системе WGS-84. Разница в положении точки между этими двумя системами в Балтийском или Черном море может достигать 150–200 метров.

• Действие штурмана: При использовании бумажных карт ГУНиО необходимо вручную применять поправки «Datum Shift», указанные в заголовке карты. В электронных картах (ENC) ГУНиО эта поправка обычно вшита, но штурман обязан проверить вкладку «Horizontal Datum» в свойствах ячейки.

Мы создали онлайн программу для пересчета координат.

Извещения Мореплавателям (ИМ)

Российские еженедельники ИМ выпускаются на русском и английском языках. Особенность в том, что ГУНиО часто выпускает «вклейки» (blocks) даже для небольших участков, что требует идеальной точности при печати и наклейке на бумажную карту.

Корректура современных навигационных карт

5. Временные и Предварительные извещения (T&P)

Это самая «тонкая» область корректуры.

• AIO (Admiralty Information Overlay): В 2026 году это стандарт. Это дополнительный слой в ECDIS, который накладывает T&P извещения поверх основных карт.

• Если AIO нет: Штурман обязан наносить T&P вручную через функцию Manual Update.

• Важно: Ручная корректура должна быть привязана к маршруту (Route Check). Если ваш маршрут проходит через зону действия T&P, ECDIS должен выдавать «Alarm» или «Warning» при проверке плана (Route Validation).

6. Кибербезопасность на мостике (New for 2026)

Инспекторы PSC теперь обращают внимание на то, как данные попадают в ECDIS.

• Блокировка портов: Использование личных флешек для переноса файлов обновлений строго запрещено.

• Dedicated USB: Для корректуры должны использоваться выделенные, проверенные антивирусом накопители.

• Online Updates: Если судно использует шлюзы типа NavStation или OneOcean, штурман должен знать, как проверить статус брандмауэра (Firewall) и когда была последняя синхронизация с береговым сервером.

7. Чек-лист: Подготовка к инспекции (PSC & SIRE 2.0)

Используйте этот чек-лист для самопроверки:

1. Presentation Library: Проверено, что ECDIS использует версию S-52 4.0 (или актуальную на 2026 год).

2. Latest Weekly: Получена и применена последняя доступная неделя (например, Week 10/26).

3. NP133C: Записи соответствуют Update Log в памяти ECDIS.

4. T&P / AIO: Все временные извещения по маршруту видны и учитываются при Route Check.

5. CatZoc: Штурман может объяснить инспектору, какая точность промеров (Zones of Confidence) на текущем участке пути и как это влияет на запас глубины (UKC).

6. Backup Arrangement: Второй ECDIS полностью синхронизирован с основным. Если бэкап — бумага, то набор карт на рейс откорректирован в полном объеме.
