Символы и обозначения навигационных карт (Admiralty Chart 5011): Ключ к чтению британских морских карт

Официальный стандарт Британского гидрографического управления (UKHO) по расшифровке графических условных знаков, топографических сокращений и аббревиатур, используемых на бумажных адмиралтейских картах (British Admiralty Paper Charts). Незаменимое пособие для курсантов, штурманской практики и понимания структуры картографических данных.

Внимание: Только для ознакомления и учебных целей!

Данный файл представляет собой архивную редакцию издания (BA 2008). Публикация не предназначена для использования в реальной навигационной практике на ходовом мостике. В соответствии с требованиями Главы V Конвенции SOLAS на борту морского судна обязано находиться действующее откорректированное издание NP5011 (Symbols and Abbreviations used on ADMIRALTY Paper Charts) либо соответствующий стандарт для ЭКНИС (ECDIS Chart 1). Файл публикуется исключительно как справочный образец для курсантов и самоподготовки.

О руководстве: международный алфавит морского картографа

Бумажные навигационные карты Адмиралтейства (Admiralty Charts) на протяжении столетий остаются мировым эталоном морской картографии. Однако плотность информации на морской карте настолько высока, что передать все характеристики рельефа дна, маяков, подводных кабелей, грунтов и зон разделения движения возможно только с помощью строгой международной системы условных знаков, разработанной Международной гидрографической организацией (IHO).

Публикация Chart 5011 (в служебной нумерации NP5011) — это ключ к расшифровке любого символа, встречающегося на картах британского адмиралтейства. Для кадета или молодого судоводителя освоение Chart 5011 равносильно изучению навигационной грамоты. Знание этих символов критически важно не только для классической прокладки, но и при работе с электронными векторными картами ENC, где многие графические обозначения прямо наследуют символику IHO INT 1.

Ознакомьтесь также с нашим практическим материалом о полезных сервисах на официальном портале Admiralty и правилами, по которым выполняется регулярная корректура навигационных карт.

Классификатор разделов издания Chart 5011 (Разделы A–U):

Общие сведения (A–B): нумерация карт, заглавия, шкалы масштабов, сетка координат, даты печати и учета корректуры.
Топография и береговая черта (C–F): ориентиры, типы побережья, портовые сооружения, мосты, габариты пролетов и высоты.
Гидрография и рельеф дна (I–J): нуль глубин (Chart Datum), изобаты, характер грунта дна (песок, ил, ракушечник, камень).
Навигационные опасности (K): затонувшие суда (Wrecks), подводные камни, скалы, препятствия и наименьшие безопасные глубины.

Службы движения и границы (L–M): системы разделения движения (TSS), якорные стоянки, военные полигоны и запретные зоны.
Огни и световые сигналы (P): характеристики маячных огней (Fl, Oc, Q, Iso), периоды проблесков, дальность видимости и цветовые секторы.
Буи и знаки (Q): латеральные, кардинальные, осевые и специальные знаки по системе ограждения МАМС (IALA).

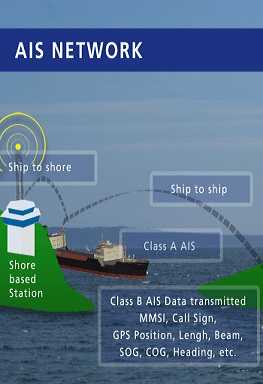

Радиотехнические станции (S): радиолокационные маяки-ответчики (Racon), транспондеры АИС и радиопеленгаторные знаки.
