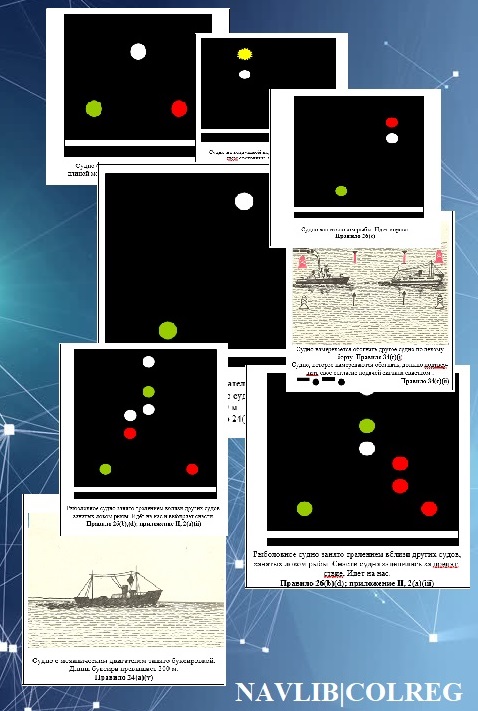

Карточки МППСС-72: Навигационные огни, знаки и сигналы судов (ГУНиО СССР)
Классическое наглядное пособие, разработанное Главным управлением навигации и океанографии Министерства обороны СССР в 1976 году сразу после принятия Конвенции МППСС-72. До сих пор считается непревзойденным эталоном для быстрого запоминания конфигураций судовых огней и дневных фигур.
История создания и методика применения
В 1976 году Главным управлением навигации и океанографии СССР (ГУНиО) были выпущены специальные прикладные двусторонние карточки для изучения Части C («Огни и знаки») Международных правил предупреждения столкновений судов в море (МППСС-72 / COLREGs).
Благодаря лаконичной контрастной графике и принципу карточек для самопроверки (Flashcards), материал доказал высочайшую эффективность: на лицевой стороне отображается ночной силуэт судна с огнями или дневной вид с фигурами, а на обороте приводится точный статус судна, его ракурс наблюдения и ссылка на соответствующее Правило МППСС. Пособие десятилетиями служит обязательным учебным стандартом во всех морских академиях и тренажерных центрах.
Что входит в подборку и как использовать:
- Суда с механическим двигателем: одиночные на ходу (<50 м и >50 м), вид с носа, кормы и траверзов (Правило 23).
- Буксировка и толкание: составы длиной более/менее 200 м, буксировка лагом и жестко сочлененные составы (Правило 24).
- Парусные суда и шлюпки: бортовые огни, кормовой огонь и комбинированные фонари (Правило 25).
- Рыболовные суда: траулеры и суда, занятые ловом, с выметнутыми снастями более 150 м (Правило 26).
- Особые статусы: судно, лишенное возможности управляться (NUC), ограниченное в маневренности (RAM) и стесненное осадкой (CBD).
- Дноуглубительные и подводные работы: обозначение рабочей стороны и стороны препятствия.
- Суда на якоре и на мели: якорные круговые огни, черные шары днем и дополнительные огни посадки на мель (Правило 30).
- Практический совет: распечатайте страницы на плотной бумаге формата А4 с двухсторонней печатью и разрежьте по пунктирным контурам.
Учебное наглядное пособие
Карточки огней и знаков МППСС-72 (ГУНиО СССР)
